冷水機組工作原理，分有風冷式冷水機組工作原理，水冷式冷水機組工作原理，螺桿式冷水機組工作原理，冷熱兩用冷水機組工作原理等，瀚信德制冷今天為您分享水冷式工業冷水機組工作原理，備有高清水冷式工業冷水機組工作原理圖，歡迎大家咨詢，聯系我們免費索取！
水冷式冷水機組一般是配合冷卻水塔使用：安裝時比風冷式冷水機組工程量稍大，但不受環境溫度影響，制冷效率比較高且穩定，因此應用比較廣泛。
工業冷水機制冷系統中制冷劑的變化過程分解：
-
制冷劑在冷水機制冷循環系統中不停的流動，其狀態也在不停的變化，它在循環系統的每一部位的狀態都是各不相同的。
一、制冷劑在制冷壓縮機中的變化
-
1）、根據冷水機的制冷壓縮機工作原理，制冷劑蒸氣在從蒸發器的末端進入壓縮機的吸氣口時，是應該處于飽和蒸氣狀態的，但這個很難實現。因?yàn)橹评鋭┑娘柡蛪毫惋柡蜏囟却嬖谥灰粚?duì)應關系，即壓力越高溫度越高，壓力越低溫度越低。
-
2）、制冷劑蒸氣在工業冷水機制冷壓縮機中被壓縮成過熱蒸氣時，壓力是由蒸發壓力升高到冷凝壓力。但由于壓縮過程是在瞬間完成的，制冷劑蒸氣與外界幾乎還來不及發生熱量交換時，壓縮工作就已經完成，所以稱為絕熱壓縮過程。因?yàn)檎魵獾谋粔嚎s是由外界施與能量而實現，即由外界的能量對制冷劑做功，這就使得制冷劑蒸氣的溫度再進一步升高，使蒸氣進一步過熱，即壓縮機排除的蒸氣溫度高于冷凝溫度。
二、制冷劑在冷凝器中的變化
-
當過熱蒸氣進入工業冷水機的冷凝器后，在壓力不變的條件下，先散發出一部分熱量，使制冷劑過熱蒸氣冷卻成飽和蒸氣，它在等溫條件下繼續放出熱量并冷凝產生飽和液體。飽和蒸氣經過繼續不斷的冷凝，飽和液體會越來越多，飽和蒸氣則越來越少，最終會把制冷劑蒸氣全部冷凝為飽和液體，這時飽和液體仍維持冷凝壓力和冷凝溫度。
三、制冷劑在節流裝置中的變化
-
飽和液體制冷劑經過冷水機中的節流裝置，由冷凝壓力降至蒸發壓力。由節流裝置出口流出的制冷劑變?yōu)橐后w約占80%、氣體約占20%的兩相混合狀態。這種情況下會產生少量蒸氣，是由于壓力下降液體膨脹而出現的閃發氣體。而汽化時吸收的熱量是源自制冷劑本身，與外界幾乎不存在熱量的交換，故稱為絕熱膨脹過程。
四、制冷劑在蒸發器中的變化
-
當以液體為主的兩相混合狀態的制冷劑流入冷水機的蒸發器內，吸收被冷卻介質的熱量而不斷汽化。隨著液體狀態制冷劑在等壓等溫條件下不斷汽化，使得混合狀態的液體越來越少，蒸氣越來越多，在制冷劑液體全部汽化變?yōu)轱柡驼魵鈺r(shí)，重新流回到工業冷水機心臟-制冷壓縮機的吸氣口，在此被壓縮機吸入、壓縮、排出，進入下一次循環。

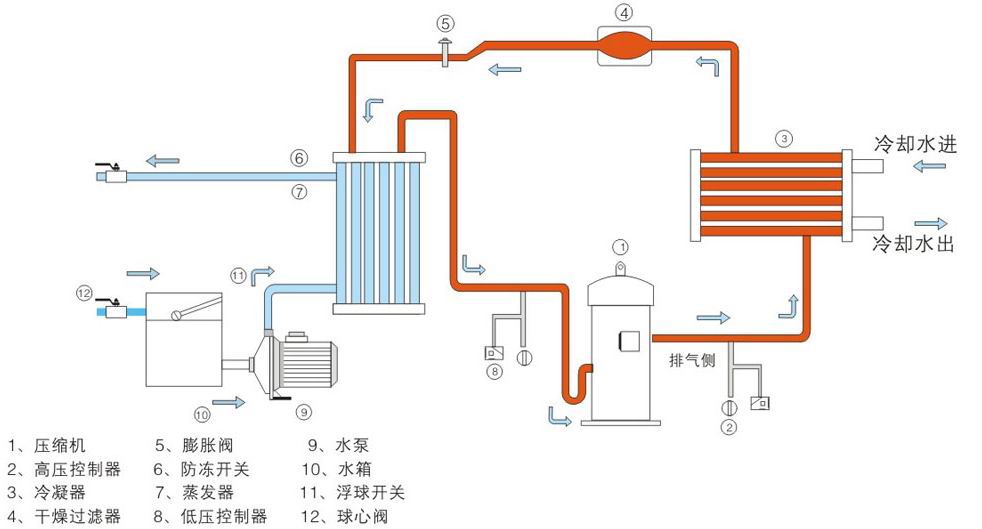

五、高清水冷式冷水機工作原理圖如下所示：
